QS系列潛水電泵

當前位置：首頁 > QS系列潛水電泵

QS系列潛水電泵

以下為系列產品選型范圍，具體型號參考性能參數表

流量范圍 : 5－500m3/h

揚程范圍 : 10m－552m

優勢：

品牌知名度高、質量可靠、終身維護

常規產品現貨供應

訂做產品交貨及時

產品概述

性能參數

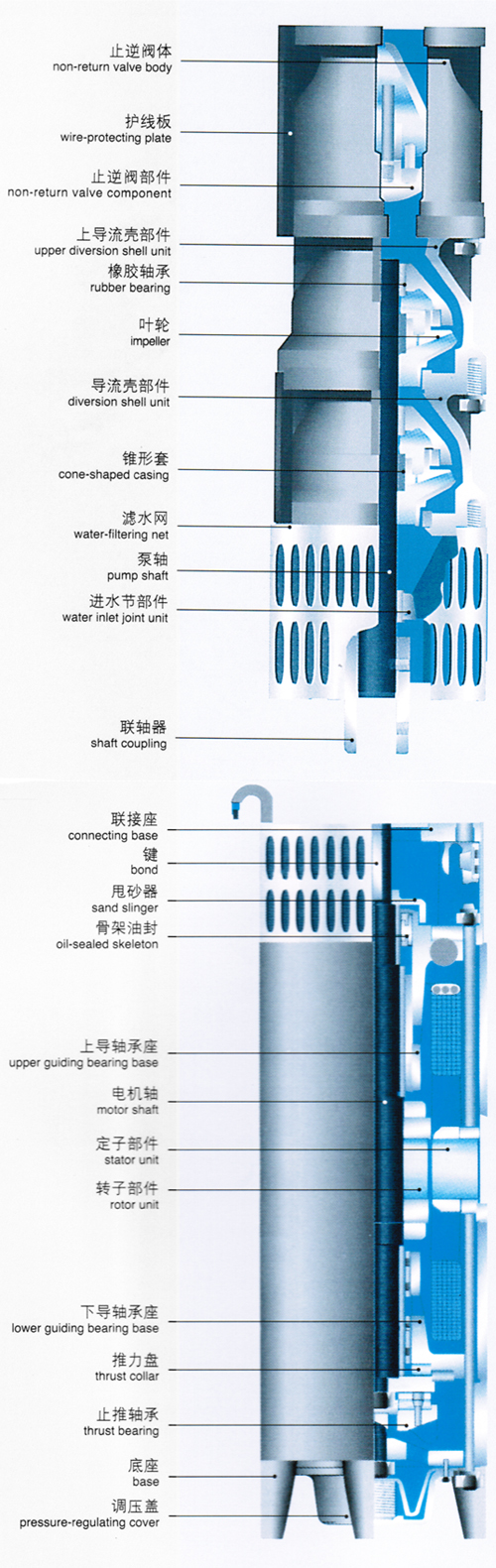

結構圖紙

安裝尺寸

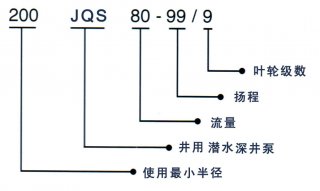

型號定義

性能圖譜

注意事項

成功案列

QS系列潛水電泵是潛水電機與潛水泵直聯一體，潛入水中工作的提水機具。主要適用于農田灌溉、城市、工礦企業的給排水工程。

QS系列潛水電泵適用于水溫為100℃以下的地下熱水的開采，具有耐熱、防腐、抗老化等特點。

流量：2－1000m3/h 揚程：10m－1000m

電機功率：0.55KW－400KW 額定電壓：380V/660V

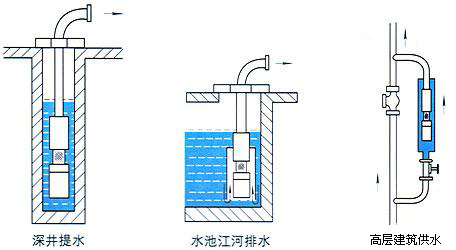

適用范圍


序號	型號	流量	揚程	潛水泵			配套潛水電機			出水管直徑	配套電纜規格	電泵最大外徑
		流量	揚程	高度	重量	功率	高度	重量	轉速			電泵最大外徑
		m3/h	M	Mm	Kg	Kw	Mm	Kg	Rpm			mm
1	125JQS(R)8-14/2	8	14	271	8.9	2.2	757	41.2	2850	2	3×2.5	118
2	125JQS(R)8-21/3	8	21	364	12.1	2.2	757	41.2			3×2.5
3	125JQS(R)8-28/4	8	28	457	15.3	2.2	757	41.2			3×2.5
4	125JQS(R)8-35/5	8	35	550	18.5	2.2	757	41.2			3×2.5
5	125JQS(R)8-42/6	8	42	643	21.7	2.2	757	41.2			3×2.5
6	125JQS(R)8-49/7	8	49	736	24.9	2.2	757	41.2			3×2.5
7	125JQS(R)8-56/8	8	56	829	28.1	3	812	45			3×2.5
8	125JQS(R)8-63/9	8	63	1004	33.5	3	812	45			3×2.5
9	125JQS(R)8-70/10	8	70	1097	36.7	3	812	45			3×2.5
10	125JQS(R)8-77/11	8	77	1190	39.9	4	882	49.9			3×4
11	125JQS(R)8-84/12	8	84	1283	43.1	4	882	49.9			3×4
12	125JQS(R)8-91/13	8	91	1376	46.2	4	882	49.9			3×4
13	125JQS(R)8-98/14	8	98	1469	49.5	5.5	937	53.7			3×4
14	125JQS(R)8-105/15	8	105	1563	52.7	5.5	937	53.7			3×4
15	125JQS(R)8-112/16	8	112	1655	55.9	5.5	937	53.7			3×4
16	125JQS(R)8-119/17	8	119	1748	59.1	5.5	937	53.7			3×4
17	125JQS(R)8-126/18	8	126	1841	62.3	5.5	937	53.7			3×4
18	125JQS(R)15-10/2	15	10	271	8.9	2.2	757	41.2			3×2.5
19	125JQS(R)15-15/3	15	15	364	12.1	2.2	757	41.2			3×2.5
20	125JQS(R)15-20/4	15	20	457	15.3	2.2	757	41.2			3×2.5
21	125JQS(R)15-25/5	15	25	550	18.5	2.2	757	41.2			3×2.5
22	125JQS(R)15-30/6	15	30	643	21.7	3	812	45			3×2.5
23	125JQS(R)15-35/7	15	35	736	24.9	3	812	45			3×2.5
24	125JQS(R)15-40/8	15	40	829	28.1	4	882	49.9			3×2.5
25	125JQS(R)15-45/9	15	45	1004	33.5	4	882	49.9			3×2.5
26	125JQS(R)15-50/10	15	50	1097	36.7	4	882	49.9			3×2.5
27	125JQS(R)15-55/11	15	55	1190	39.9	5.5	937	53.7			3×4
28	125JQS(R)15-60/12	15	60	1283	43.1	5.5	937	53.7			3×4
29	125JQS(R)15-65/13	15	65	1376	46.2	5.5	937	53.7			3×4
30	150JQS(R)5-50/7	5	50	628	26	3	762	52.5		1.5	3×2.5	143
31	150JQS(R)5-78/11	5	78	796	36	3	762	52.5			3×2.5
32	150JQS(R)5-100/14	5	100	965	44	3	762	52.5			3×4
33	150JQS(R)5-128/18	5	128	1133	52	4	772	53.5			3×4
34	150JQS(R)5-150/21	5	150	1310	60	4	772	53.5			3×4
35	150JQS(R)5-178/25	5	178	1478	68	5.5	802	56.5			3×6
36	150JQS(R)5-200/28	5	200	1698	78	5.5	802	56.5			3×6
37	150JQS(R)5-250/35	5	250	2088	96	7.5	862	62.5	2850	1.5	3×6	143
38	150JQS(R)5-300/42	5	300	2427	113	9.2	902	67		1.5	3×6
39	150JQS(R)10-50/7	10	50	663	25.5	3	762	52.5		2	3×2.5
40	150JQS(R)10-78/11	10	78	851	33.5	4	772	53.5			3×4
41	150JQS(R)10-100/14	10	100	1035	45	5.5	802	56.5			3×4
42	150JQS(R)10-128/18	10	128	1227	53	7.5	862	62.5			3×6
43	150JQS(R)10-150/21	10	150	1416	62	7.5	862	62.5			3×6
44	150JQS(R)10-178/25	10	178	1650	70	9.2	902	67			3×6
45	150JQS(R)10-200/28	10	200	1838	80	11	982	74			3×6
46	150JQS(R)10-250/35	10	250	2261	98.5	13	1022	77			3×10
47	150JQS(R)10-300/42	10	300	2637	116	15	1092	84			3×10
48	150JQS(R)20-26/4	20	26	595	25.5	3	762	52.5			3×2.5
49	150JQS(R)20-33/5	20	33	695	30.5	3	762	52.5			3×2.5
50	150JQS(R)20-39/6	20	39	795	35.5	4	772	53.5			3×4
51	150JQS(R)20-46/7	20	46	895	40.5	5.5	802	56.5			3×4
52	150JQS(R)20-52/8	20	52	995	45.5	5.5	802	56.5			3×4
53	150JQS(R)20-59/9	20	59	1095	50.5	5.5	802	56.5			3×4
54	150JQS(R)20-65/10	20	65	1195	55.5	7.5	1132	84			3×4
55	150JQS(R)20-72/11	20	72	1295	60.5	7.5	1132	84			3×4
56	150JQS(R)20-78/12	20	78	1395	65.5	7.5	1132	84			3×6
57	150JQS(R)20-85/13	20	85	1495	70.5	9.2	902	67			3×6
58	150JQS(R)20-91/14	20	91	1595	75.5	9.2	902	67			3×6
59	150JQS(R)20-98/15	20	98	1695	80.5	9.2	902	67			3×6
60	150JQS(R)20-104/16	20	104	1795	85.5	11	982	74			3×6
61	150JQS(R)20-111/17	20	111	1895	90.5	11	982	74			3×6
62	150JQS(R)20-117/18	20	117	1995	95.5	13	1022	77			3×6
63	150JQS(R)20-124/19	20	124	2095	100.5	13	1022	77			3×6
64	150JQS(R)20-130/20	20	130	2195	105.5	13	1022	77			3×6
65	150JQS(R)20-137/21	20	137	2295	110.5	15	1092	84			3×6
66	150JQS(R)20-143/22	20	143	2395	115.5	15	1092	84			3×6
67	150JQS(R)20-150/23	20	150	2495	120.5	15	1092	84			3×6
68	150JQS(R)20-156/24	20	156	2595	125.5	15	1092	84			3×6
69	150JQS(R)20-163/25	20	163	2795	135.5	15	1092	84			3×6
70	150JQS(R)20-170/26	20	170	2895	140.5	18.5	1132	87			3×10
71	150JQS(R)20-176/27	20	176	2995	145.5	18.5	1132	87			3×10
72	150JQS(R)20-182/28	20	182	3095	150.5	18.5	1132	87			3×10
73	150JQS(R)25-24/3	25	24	550	31	3	762	52.5	2850	2.5	3×2.5	143
74	150JQS(R)25-32/4	25	32	665	36	4	772	53.5			3×4
75	150JQS(R)25-40/5	25	40	780	41	5.5	802	56.5			3×4
76	150JQS(R)25-48/6	25	48	895	46	5.5	802	56.5			3×4
77	150JQS(R)25-56/7	25	56	1010	51	7.5	862	62.5			3×4
78	150JQS(R)25-64/8	25	64	1125	56	7.5	862	62.5			3×4
79	150JQS(R)25-72/9	25	72	1240	61	9.2	902	67			3×6
80	150JQS(R)25-80/10	25	80	1355	66	9.2	902	67			3×6
81	150JQS(R)25-88/11	25	88	1470	71	11	982	74			3×6
82	150JQS(R)25-96/12	25	96	1585	76	11	982	74			3×6
83	150JQS(R)25-104/13	25	104	1700	81	13	1022	77			3×6
84	150JQS(R)25-112/14	25	112	1815	86	13	1022	77			3×6
85	150JQS(R)25-120/15	25	120	1930	91	15	1092	84			3×6
86	150JQS(R)25-128/16	25	128	2045	96	15	1092	84			3×6
87	150JQS(R)25-136/17	25	136	2160	101	18.5	1132	87			3×10
88	150JQS(R)25-144/18	25	144	2275	106	18.5	1132	87			3×10
89	150JQS(R)25-152/19	25	152	2390	111	18.5	1132	87			3×10
90	150JQS(R)32-12/2	32	12	2505	26	3	762	52.5			3×2.5
91	150JQS(R)32-18/3	32	18	550	31	3	762	52.5			3×4
92	150JQS(R)32-24/4	32	24	665	36	4	772	53.5			3×4
93	150JQS(R)32-30/5	32	30	780	41	5.5	802	56.5			3×4
94	150JQS(R)32-36/6	32	36	895	46	5.5	802	56.5			3×4
95	150JQS(R)32-42/7	32	42	1010	51	7.5	862	62.5			3×6
96	150JQS(R)32-48/8	32	48	1125	56	9.2	902	62.5			3×6
97	150JQS(R)32-54/9	32	54	1240	61	9.2	902	67			3×6
98	150JQS(R)32-60/10	32	60	1355	67	11	982	74			3×6
99	150JQS(R)32-66/11	32	66	1470	71	11	982	74			3×6
100	150JQS(R)32-72/12	32	72	1585	76	13	1022	77			3×6
101	150JQS(R)32-78/13	32	78	1700	81	13	1022	77			3×6
102	150JQS(R)32-84/14	32	84	1815	86	13	1022	77			3×6
103	150JQS(R)32-90/15	32	90	1930	91	15	1092	84			3×6
104	150JQS(R)32-96/16	32	96	2045	96	15	1092	84			3×6
105	150JQS(R)32-102/17	32	102	2160	101	18.5	1132	87			3×6
106	150JQS(R)32-108/18	32	108	2275	106	18.5	1132	87			3×10
107	150JQS(R)32-114/19	32	114	2390	111	18.5	1132	87			3×10
108	150JQS(R)40-8/1	40	8	210	12.2	3	762	52.5			3×2.5
109	150JQS(R)40-16/2	40	16	340	17.7	4	772	53.5	2850	2.5	3×2.5	143
110	150JQS(R)40-24/3	40	24	470	23.2	5.5	802	56.5			3×4
111	150JQS(R)40-32/4	40	32	600	28.7	7.5	862	62.5			3×4
112	150JQS(R)40-40/5	40	40	730	34.2	9.2	902	67			3×4
113	150JQS(R)40-48/6	40	48	995	45.7	9.2	902	67			3×6
114	150JQS(R)40-56/7	40	56	1125	51.2	11	982	74			3×6
115	150JQS(R)40-64/8	40	64	1255	56.7	13	1022	77			3×6
116	150JQS(R)40-72/9	40	72	1385	62.2	15	1092	84			3×6
117	150JQS(R)40-80/10	40	80	1515	67.7	18.5	1132	87			3×6
118	150JQS(R)40-88/11	40	88	1645	73.2	18.5	1132	87			3×6
119	150JQS(R)40-96/12	40	96	1775	78.7	18.5	1132	87			3×6
120	150JQS(R)50-6/1	50	6	210	12.2	3	762	52.5		3	3×2.5
121	150JQS(R)50-12/2	50	12	340	17.7	4	772	53.5			3×4
122	150JQS(R)50-18/3	50	18	470	23.2	5.5	802	56.5			3×4
123	150JQS(R)50-24/4	50	24	600	28.7	7.5	862	62.5			3×4
124	150JQS(R)50-30/5	50	30	730	34.2	9.2	902	67			3×4
125	150JQS(R)50-36/6	50	36	860	45.7	9.2	902	67			3×6
126	150JQS(R)50-42/7	50	42	1125	51.2	11	982	74			3×6
127	150JQS(R)50-48/8	50	48	1255	56.7	13	1022	77			3×6
128	150JQS(R)50-54/9	50	54	1385	62.2	15	1092	84			3×6
129	150JQS(R)50-60/10	50	60	1515	67.7	18.5	1132	87			3×6
130	150JQS(R)50-66/11	50	66	1645	73.2	18.5	1132	87			3×6
131	150JQS(R)50-72/12	50	72	1775	78.7	18.5	1132	87			3×6
132	175JQS(R)10-15/1	10	15	220	17	3	710	52		2	3×2.5	168
133	175JQS(R)10-30/2	10	30	340	23	3	710	52			3×2.5
134	175JQS(R)10-45/3	10	45	460	30	3	710	52			3×2.5
135	175JQS(R)10-60/4	10	60	580	36	4	715	53			3×2.5
136	175JQS(R)10-75/5	10	75	835	50	5.5	735	56			3×2.5
137	175JQS(R)10-90/6	10	90	958	57	5.5	735	56			3×2.5
138	175JQS(R)10-105/7	10	105	1078	64	7.5	755	59			3×4
139	175JQS(R)10-120/8	10	120	1198	70	7.5	755	59			3×4
140	175JQS(R)10-135/9	10	135	1318	77	9.2	815	70			3×4
141	175JQS(R)10-150/10	10	150	1428	84	9.2	815	70			3×4
142	175JQS(R)10-165/11	10	165	1558	90	11	835	72.6			3×6
143	175JQS(R)10-180/12	10	180	1678	97	13	865	76.2			3×10
144	175JQS(R)10-195/13	10	195	1798	104	13	865	76.2			3×10
145	175JQS(R)10-210/14	10	210	1918	110	15	905	81	2850	2	3×10	168
146	175JQS(R)10-225/15	10	225	2038	117	15	905	81			3×10
147	175JQS(R)10-240/16	10	240	2158	124	18.5	960	93			3×16
148	175JQS(R)10-255/17	10	255	2278	130	18.5	960	93			3×16
149	175JQS(R)10-270/18	10	270	2398	137	18.5	960	93			3×16
150	175JQS(R)10-285/19	10	285	2518	144	22	965	93.6			3×25
151	175JQS(R)10-300/20	10	300	2638	150	22	965	93.6			3×25
152	175JQS(R)15-14/1	15	14	220	17	3	710	52			3×2.5
153	175JQS(R)15-28/2	15	28	340	23	3	710	52			3×2.5
154	175JQS(R)15-42/3	15	42	460	30	4	715	53			3×2.5
155	175JQS(R)15-56/4	15	56	580	36	5.5	735	56			3×2.5
156	175JQS(R)15-70/5	15	70	838	50	7.5	755	59			3×4
157	175JQS(R)15-84/6	15	84	958	57	7.5	755	59			3×4
158	175JQS(R)15-98/7	15	98	1078	64	9.2	815	70			3×4
159	175JQS(R)15-112/8	15	112	1198	70	11	835	72.6			3×4
160	175JQS(R)15-126/9	15	126	1318	77	11	835	72.6			3×6
161	175JQS(R)15-140/10	15	140	1438	84	13	865	76.2			3×6
162	175JQS(R)15-154/11	15	154	1558	90	15	905	81			3×10
163	175JQS(R)15-168/12	15	168	1678	97	15	905	81			3×10
164	175JQS(R)15-182/13	15	182	1798	104	18.5	960	93			3×10
165	175JQS(R)15-196/14	15	196	1918	110	18.5	960	93			3×16
166	175JQS(R)15-210/15	15	210	2038	117	18.5	960	93			3×16
167	175JQS(R)15-224/16	15	224	2158	124	22	965	93.6			3×16
168	175JQS(R)15-238/17	15	238	2278	130	22	965	93.6			3×16
169	175JQS(R)15-252/18	15	252	2398	137	22	965	93.6			3×25
170	175JQS(R)15-266/19	15	266	2518	144	25	965	93.6			3×25
171	175JQS(R)20-26/2	20	26	340	23	3	710	52			3×2.5
172	175JQS(R)20-39/3	20	39	460	30	4	715	53			3×4
173	175JQS(R)20-52/4	20	52	580	36	5.5	735	56			3×4
174	175JQS(R)20-65/5	20	65	838	50	7.5	755	59			3×4
175	175JQS(R)20-78/6	20	78	958	57	7.5	755	59			3×6
176	175JQS(R)20-91/7	20	91	1078	64	9.2	815	70			3×6
177	175JQS(R)20-104/8	20	104	1198	70	11	835	72.6			3×6
178	175JQS(R)20-117/9	20	117	1318	77	13	865	76.2			3×6
179	175JQS(R)20-130/10	20	130	1438	84	13	865	76.2			3×6
180	175JQS(R)20-143/11	20	143	1558	90	15	905	81			3×6
181	175JQS(R)20-156/12	20	156	1678	97	15	905	81	2850	2	3×6	168
182	175JQS(R)20-169/13	20	169	1798	104	18.5	960	93			3×6
183	175JQS(R)20-182/14	20	182	1918	110	18.5	960	93			3×6
184	175JQS(R)20-195/15	20	195	2038	117	22	965	93.6			3×10
185	175JQS(R)20-208/16	20	208	2158	124	22	965	93.6			3×10
186	175JQS(R)20-221/17	20	221	2278	130	22	965	93.6			3×10
187	175JQS(R)20-234/18	20	234	2398	137	25	985	95			3×16
188	175JQS(R)20-247/19	20	247	2518	144	25	985	95			3×16
189	175JQS(R)32-24/2	32	24	340	24	4	715	53		2.5	3×4
190	175JQS(R)32-36/3	32	36	460	31	5.5	735	56			3×4
191	175JQS(R)32-48/4	32	48	718	47	7.5	755	59			3×4
192	175JQS(R)32-60/5	32	60	838	54	9.2	815	70			3×6
193	175JQS(R)32-72/6	32	72	958	61	11	835	72.6			3×6
194	175JQS(R)32-84/7	32	84	1078	68	13	865	76.2			3×6
195	175JQS(R)32-96/8	32	96	1198	75	15	905	81			3×6
196	175JQS(R)32-108/9	32	108	1318	82	18.5	960	93			3×6
197	175JQS(R)32-120/10	32	120	1438	90	18.5	960	93			3×6
198	175JQS(R)32-132/11	32	132	1558	96	22	965	93.6			3×6
199	175JQS(R)32-144/12	32	144	1678	102	22	965	93.6			3×10
200	175JQS(R)32-156/13	32	156	1798	119	25	965	93.6			3×10
201	175JQS(R)32-168/14	32	168	1918	126	25	985	95			3×10
202	175JQS(R)40-24/2	40	24	340	24	5.5	735	56			3×4
203	175JQS(R)40-36/3	40	36	460	31	7.5	755	59			3×4
204	175JQS(R)40-48/4	40	48	718	47	9.2	815	70			3×6
205	175JQS(R)40-60/5	40	60	838	54	11	835	72.6			3×6
206	175JQS(R)40-72/6	40	72	958	61	13	865	76.2			3×6
207	175JQS(R)40-84/7	40	84	1078	68	15	905	81			3×6
208	175JQS(R)40-96/8	40	96	1198	75	18.5	960	93			3×6
209	175JQS(R)40-108/9	40	108	1318	82	22	965	93.6			3×10
210	175JQS(R)40-120/10	40	120	1438	90	22	965	93.6			3×10
211	175JQS(R)40-132/11	40	132	1558	96	25	985	95			3×10
212	175JQS(R)50-24/2	50	24	340	24	5.5	735	56		3	3×4
213	175JQS(R)50-36/3	50	36	460	31	9.2	815	70			3×4
214	175JQS(R)50-48/4	50	48	718	47	11	835	72.6			3×6
215	175JQS(R)50-60/5	50	60	838	54	13	865	76.2			3×6
216	175JQS(R)50-72/6	50	72	958	61	18.5	905	93			3×6
217	175JQS(R)50-84/7	50	84	1078	68	18.5	960	93	2850	3	3×6	168
218	175JQS(R)50-96/8	50	96	1198	75	22	965	93.6			3×10
219	175JQS(R)50-108/9	50	108	1318	82	25	985	95			3×10
220	200JQS(R)10-52/3	10	52	445	39	4	670	67		2	3×2.5	184
221	200JQS(R)10-70/4	10	70	565	49	5.5	690	71			3×2.5
222	200JQS(R)10-87/5	10	87	845	67	7.5	705	74			3×4
223	200JQS(R)10-105/6	10	105	965	76	7.5	705	74			3×4
224	200JQS(R)10-122/7	10	122	1085	86	9.2	750	79			3×6
225	200JQS(R)10-140/8	10	140	1205	96	11	765	82			3×6
226	200JQS(R)10-157/9	10	157	1325	105	13	780	87			3×6
227	200JQS(R)10-175/10	10	175	1445	115	13	780	87			3×6
228	200JQS(R)10-192/11	10	192	1565	125	15	815	90			3×6
229	200JQS(R)10-210/12	10	210	1685	134	15	815	90			3×6
230	200JQS(R)10-227/13	10	227	1805	144	18.5	870	96.5			3×10
231	200JQS(R)10-245/14	10	245	1925	154	18.5	870	96.5			3×10
232	200JQS(R)10-262/15	10	262	2045	164	22	970	106			3×25
233	200JQS(R)10-280/16	10	280	2165	174	22	970	106			3×25
234	200JQS(R)10-296/17	10	296	2285	184	22	970	106			3×25
235	200JQS(R)10-315/18	10	315	2405	198	25	1040	125			3×25
236	200JQS(R)10-333/19	10	333	2525	208	30	1105	139			3×35
237	200JQS(R)10-350/20	10	350	2645	218	30	1105	139			3×35
238	200JQS(R)20-40/3	20	40	445	39	4	670	67			3×2.5
239	200JQS(R)20-54/4	20	54	565	49	5.5	690	71			3×2.5
240	200JQS(R)20-67/9	20	67	845	67	7.5	705	74			3×4
241	200JQS(R)20-81/6	20	81	965	76	7.5	705	74			3×4
242	200JQS(R)20-93/7	20	93	1085	86	9.2	750	79			3×6
243	200JQS(R)20-108/8	20	108	1205	96	11	765	82			3×6
244	200JQS(R)20-121/9	20	121	1325	105	13	780	87			3×6
245	200JQS(R)20-133/10	20	133	1445	115	15	815	90			3×6
246	200JQS(R)20-148/11	20	148	1565	125	15	815	90			3×6
247	200JQS(R)20-160/12	20	160	1685	134	18.5	870	96.5			3×10
248	200JQS(R)20-175/13	20	175	1805	144	18.5	870	96.5			3×10
249	200JQS(R)20-186/14	20	186	1925	154	18.5	870	96.5			3×10
250	200JQS(R)20-202/15	20	202	2045	164	22	970	106			3×10
251	200JQS(R)20-212/16	20	212	2165	174	22	970	106			3×16
252	200JQS(R)20-226/17	20	226	2285	184	25	1040	125			3×16
253	200JQS(R)20-243/18	20	243	2405	198	25	1040	125	2850	2	3×16	184
254	200JQS(R)20-252/19	20	252	2525	208	25	1040	125			3×16
255	200JQS(R)20-270/20	20	270	2645	218	30	1105	139			3×16
256	200JQS(R)20-280/21	20	280	2765	228	30	1105	139			3×25
257	200JQS(R)20-297/22	20	297	3005	245	30	1105	139			3×25
258	200JQS(R)20-306/23	20	306	3125	255	30	1105	139			3×35
259	200JQS(R)20-320/24	20	320	3245	265	37	1865	199			3×35
260	200JQS(R)20-333/25	20	333	3365	275	37	1865	199			3×35
261	200JQS(R)20-346/26	20	346	3485	285	37	1865	199			3×35
262	200JQS(R)20-360/27	20	360	3605	295	37	1865	199		2.5	3×50
263	200JQS(R)20-373/28	20	373	3725	305	37	1865	199			3×50
264	200JQS(R)20-386/29	20	386	3845	315	45	1970	218			3×50
265	200JQS(R)20-399/30	20	399	3965	325	45	1970	218			3×50
266	200JQS(R)20-413/31	20	413	4085	335	45	1970	218			3×70
267	200JQS(R)20-426/32	20	426	4205	345	45	1970	218			3×70
268	200JQS(R)20-439/33	20	439	4325	355	45	1970	218			3×70
269	200JQS(R)20-453/34	20	453	4445	365	45	1970	218			3×70
270	200JQS(R)20-466/35	20	466	4565	375	55	2130	243			3×70
271	200JQS(R)20-479/36	20	479	4685	385	55	2130	243			3×70
272	200JQS(R)20-493/37	20	493	4805	395	55	2130	243			3×70
273	200JQS(R)32-26/2	32	26	350	29	4	670	67			3×2.5
274	200JQS(R)32-39/3	32	39	485	38	5.5	690	71			3×4
275	200JQS(R)32-52/4	32	52	620	47	7.5	705	74			3×4
276	200JQS(R)32-65/5	32	65	915	64	11	765	82			3×6
277	200JQS(R)32-78/6	32	78	1050	73	11	765	82			3×6
278	200JQS(R)32-91/7	32	91	1185	82	13	780	87			3×6
279	200JQS(R)32-104/8	32	104	1320	91	15	815	90			3×6
280	200JQS(R)32-117/9	32	117	1455	100	18.5	870	96.5			3×10
281	200JQS(R)32-130/10	32	130	1590	108	18.5	870	96.5			3×10
282	200JQS(R)32-143/11	32	143	1725	117	22	970	106			3×10
283	200JQS(R)32-156/12	32	156	1860	126	25	1040	125			3×10
284	200JQS(R)32-169/13	32	169	1995	135	30	1105	139			3×16
285	200JQS(R)32-182/14	32	182	2130	144	30	1105	139			3×16
286	200JQS(R)32-195/15	32	195	2265	153	30	1105	139			3×16
287	200JQS(R)32-208/16	32	208	2400	162	37	1490	178			3×25
288	200JQS(R)32-221/17	32	221	2535	171	37	1490	178			3×25
289	200JQS(R)32-234/18	32	234	2670	180	37	1490	178	2850	2.5	3×25	184
290	200JQS(R)32-247/19	32	247	2940	201	37	1490	178			3×25
291	200JQS(R)32-260/20	32	260	3075	210	45	1595	197			3×35
292	200JQS(R)32-273/21	32	273	3210	219	45	1970	218			3×35
293	200JQS(R)32-286/22	32	286	3480	228	45	1970	218			3×35
294	200JQS(R)32-299/23	32	299	3615	237	55	2130	243			3×50
295	200JQS(R)32-312/24	32	312	3750	246	55	2130	243			3×50
296	200JQS(R)40-26/2	40	26	350	29	5.5	690	71			3×4
297	200JQS(R)40-39/3	40	39	485	38	7.5	705	74			3×4
298	200JQS(R)40-52	40	52	620	47	9.2	750	79			3×6
299	200JQS(R)40-65/5	40	65	915	64	11	765	82			3×6
300	200JQS(R)40-78/6	40	78	1050	73	15	815	90			3×6
301	200JQS(R)40-91/7	40	91	1185	82	18.5	870	96.5			3×6
302	200JQS(R)40-104/8	40	104	1320	91	22	970	106			3×10
303	200JQS(R)40-117/9	40	117	1455	100	22	970	106			3×10
304	200JQS(R)40-130/10	40	130	1590	108	25	1040	125			3×10
305	200JQS(R)40-143/11	40	143	1725	117	25	1040	125			3×10
306	200JQS(R)40-156/12	40	156	1860	126	30	1105	139			3×16
307	200JQS(R)40-169/13	40	169	1995	135	30	1105	139			3×16
308	200JQS(R)40-182/14	40	182	2130	144	37	1490	178			3×25
309	200JQS(R)40-195/15	40	195	2265	153	37	1490	178			3×25
310	200JQS(R)40-208/16	40	208	2400	162	37	1865	199			3×35
311	200JQS(R)40-221/17	40	221	2535	171	45	1970	218			3×35
312	200JQS(R)40-234/18	40	234	2670	180	45	1970	218			3×35
313	200JQS(R)40-247/19	40	247	2940	201	45	1970	218			3×50
314	200JQS(R)40-260/20	40	260	3075	210	55	2130	243			3×50
315	200JQS(R)40-273/21	40	273	3210	219	55	2130	243			3×50
316	200JQS(R)50-13/1	50	13	230	21	4	670	67		3	3×2.5
317	200JQS(R)50-26/2	50	26	380	32	5.5	690	71			3×4
318	200JQS(R)50-39/3	50	39	530	43	9.2	750	79			3×4
319	200JQS(R)50-52/4	50	52	870	65	11	765	82			3×6
320	200JQS(R)50-65/5	50	65	1020	76	15	815	90			3×6
321	200JQS(R)50-78/6	50	78	1170	85	18.5	870	96.5			3×6
322	200JQS(R)50-91/7	50	91	1320	96	22	970	106			3×10
323	200JQS(R)50-104/8	50	104	1470	107	25	1040	125			3×10
324	200JQS(R)50-117/9	50	117	1620	118	30	1105	139			3×16
325	200JQS(R)50-130/10	50	130	1770	128	30	1105	139	2850	3	3×16	184
326	200JQS(R)50-143/11	50	143	1920	140	30	1105	139			3×16
327	200JQS(R)50-156/12	50	156	2070	151	37	1490	178			3×25
328	200JQS(R)50-169/13	50	169	2220	162	37	1490	178			3×25
329	200JQS(R)50-182/14	50	182	2370	174	45	1595	197			3×25
330	200JQS(R)50-195/15	50	195	2520	186	45	1595	197			3×25
331	200JQS(R)50-208/16	50	208	2670	198	55	2130	243			3×35
332	200JQS(R)50-221/17	50	221	2820	210	55	2130	243			3×35
333	200JQS(R)63-12/1	63	12	230	21	4	670	67			3×2.5
334	200JQS(R)63-24/2	63	24	380	32	7.5	705	74			3×4
335	200JQS(R)63-36/3	63	36	530	43	11	765	82			3×6
336	200JQS(R)63-48/4	63	48	870	65	15	815	90			3×6
337	200JQS(R)63-60/5	63	60	1020	76	18.5	870	96.5			3×6
338	200JQS(R)63-72/6	63	72	1170	85	22	970	106			3×10
339	200JQS(R)63-84/7	63	84	1320	96	25	1040	125			3×10
340	200JQS(R)63-96/8	63	96	1470	107	30	1105	139			3×16
341	200JQS(R)63-105/5	63	105	1100	78	30	1105	139			3×16
342	200JQS(R)63-126/6	63	126	1250	88	37	1490	178			3×16
343	200JQS(R)63-147/7	63	147	1400	100	45	1595	197			3×25
344	200JQS(R)63-168/8	63	168	1550	112	55	2130	243			3×25
345	200JQS(R)80-18/1	80	18	320	22	7.5	705	74		4	3×4
346	200JQS(R)80-36/2	80	36	470	33	13	780	87			3×6
347	200JQS(R)80-54/3	80	54	800	56	18.5	870	96.5			3×10
348	200JQS(R)80-72/4	80	72	950	67	25	1040	125			3×10
349	200JQS(R)80-90/5	80	90	1100	78	37	1490	178			3×16
350	200JQS(R)80-108/6	80	108	1250	88	37	1490	178			3×16
351	200JQS(R)80-126/7	80	126	1400	100	45	1595	197			3×25
352	200JQS(R)80-144/8	80	144	1550	112	55	2130	243			3×25
353	200JQS(R)80-11/1	80	11	320	22	4	670	67			3×2.5
354	200JQS(R)80-22/2	80	22	480	33	7.5	705	74			3×4
355	200JQS(R)80-33/3	80	33	640	44	11	765	82			3×6
356	200JQS(R)80-44/4	80	44	800	56	15	815	90			3×6
357	200JQS(R)80-55/5	80	55	1140	76	18.5	870	96.5			3×10
358	200JQS(R)80-66/6	80	66	1300	87	22	970	106			3×10
359	200JQS(R)80-77/7	80	77	1460	98	30	1105	139			3×16
360	200JQS(R)80-88/8	80	88	1620	109	30	1105	139			3×16
361	200JQS(R)80-99/9	80	99	1780	120	37	1490	178	2850	4	3×16	184
362	200JQS(R)80-110/10	80	110	1940	131	37	1490	178			3×16
363	200JQS(R)80-121/11	80	121	2100	142	45	1595	197			3×16
364	250JQS(R)32-138/6	32	138	1125	108	22	965	138	2875	2.5	3×10	233
365	250JQS(R)32-161/7	32	161	1260	122	25	985	145			3×10
366	250JQS(R)32-184/8	32	184	1395	136	30	1020	156			3×16
367	250JQS(R)32-207/9	32	207	1530	150	37	1060	165			3×16
368	250JQS(R)32-230/10	32	230	1665	164	37	1060	165			3×25
369	250JQS(R)32-253/11	32	253	1800	178	45	1125	185			3×35
370	250JQS(R)32-276/12	32	276	1935	192	45	1125	185			3×35
371	250JQS(R)32-300/13	32	300	2070	206	55	1200	195		3	3×50
372	250JQS(R)32-322/14	32	322	2205	219	55	1200	195			3×50
373	250JQS(R)32-345/15	32	345	2340	233	63	2103	314			3×50
374	250JQS(R)32-368/16	32	368	2475	247	63	2103	314			3×70
375	250JQS(R)32-391/17	32	391	2610	261	63	2103	314			3×70
376	250JQS(R)32-414/18	32	414	2880	289	75	2253	357			3×95
377	250JQS(R)32-437/19	32	437	3015	303	75	2253	357			3×95
378	250JQS(R)32-460/20	32	460	3150	316	75	2253	357			3×120
379	250JQS(R)32-483/21	32	483	3285	330	90	2373	366			3×120
380	250JQS(R)32-506/22	32	506	3420	344	90	2373	366			3×150
381	250JQS(R)32-529/23	32	529	3555	358	110	2563	391			3×185
382	250JQS(R)32-552/24	32	552	3690	372	110	2563	391			3×185
383	250JQS(R)50-20/1	50	20	315	32	5.5	690	71			3×4
384	250JQS(R)50-40/2	50	40	475	48	9.2	750	79			3×4
385	250JQS(R)50-60/3	50	60	635	64	13	780	87			3×6
386	250JQS(R)50-80/4	50	80	995	94	18.5	945	130			3×6
387	250JQS(R)50-100/5	50	100	1155	110	22	965	138			3×10
388	250JQS(R)50-120/6	50	120	1315	126	25	985	145			3×16
389	250JQS(R)50-140/7	50	140	1475	158	37	1060	165			3×16
390	250JQS(R)50-160/8	50	160	1635	180	37	60	165			3×16
391	250JQS(R)50-180/9	50	180	1795	190	45	1125	185			3×25
392	250JQS(R)50-200/10	50	200	1955	206	45	1125	185			3×25
393	250JQS(R)50-220/11	50	220	2115	238	55	1938	272			3×50
394	250JQS(R)50-240/12	50	240	2275	270	55	1938	272			3×50
395	250JQS(R)50-260/13	50	260	2435	302	63	2103	314			3×50
396	250JQS(R)50-280/14	50	280	2595	318	63	2103	314			3×50
397	250JQS(R)50-300/15	50	300	2755	350	63	2103	314	2875	3	3×50	233
398	250JQS(R)50-320/16	50	320	3075	366	75	2253	357			3×70
399	250JQS(R)50-340/17	50	340	3235	382	90	2373	366			3×70
400	250JQS(R)50-360/18	50	360	3395	398	90	2373	366			3×95
401	250JQS(R)50-380/19	50	380	3555	415	110	2563	391			3×120
402	250JQS(R)50-400/20	50	400	3715	430	110	2563	391			3×120
403	250JQS(R)80-20/1	80	20	330	32	7.5	705	74		4	3×4
404	250JQS(R)80-40/2	80	40	495	51	15	815	90			3×6
405	250JQS(R)80-60/3	80	60	860	70	22	965	138			3×10
406	250JQS(R)80-80/4	80	80	1025	104	30	1020	156			3×16
407	250JQS(R)80-100/5	80	100	1190	123	37	1060	165			3×16
408	250JQS(R)80-120/6	80	120	1355	142	45	1125	185			3×16
409	250JQS(R)80-140/7	80	140	1520	161	55	1200	195			3×25
410	250JQS(R)80-160/8	80	160	1685	181	55	1200	195			3×25
411	250JQS(R)80-180/9	80	180	1850	200	63	1365	237			3×35
412	250JQS(R)80-200/10	80	200	2015	219	75	1825	301.5			3×50
413	250JQS(R)80-220/11	80	220	2180	239	90	2373	366			3×50
414	250JQS(R)80-240/12	80	240	2345	258	90	2373	366			3×50
415	250JQS(R)80-260/13	80	260	2510	277	90	2373	366			3×70
416	250JQS(R)80-280/14	80	280	2675	296	110	2563	391			3×95
417	25000100-18/1	100	18	315	30	7.5	705	74			3×4
418	250JQS(R)100-36/2	100	36	480	49	15	815	90			3×6
419	250JQS(R)100-54/3	100	54	645	68	25	985	145			3×16
420	250JQS(R)100-72/4	100	72	1010	87	30	1020	156			3×16
421	250JQS(R)100-90/5	100	90	1175	106	45	1125	185			3×25
422	250JQS(R)100-108/6	100	108	1340	125	45	1125	185			3×25
423	250JQS(R)100-126/7	100	126	1505	144	55	1200	195			3×25
424	250JQS(R)100-144/8	100	144	1670	163	63	1365	237			3×35
425	250JQS(R)100-162/9	100	162	1835	182	75	1825	301.5			3×35
426	250JQS(R)100-180/10	100	180	2000	202	90	2373	366			3×50
427	250JQS(R)100-198/11	100	198	2165	220	90	2373	366			3×50
428	250JQS(R)100-216/12	100	216	2330	239	110	2563	391			3×70
429	250JQS(R)125-16/1	125	16	315	30	9.2	750	79		5	3×4
430	250JQS(R)125-32/2	125	32	480	49	18.5	945	130			3×6
431	250JQS(R)125-48/3	125	48	645	68	25	985	145			3×16
432	250JQS(R)125-64/4	125	64	1010	87	37	1060	165			3×16
433	250JQS(R)125-80/5	125	80	1175	106	45	1125	185	2875	5	3×16	233
434	250JQS(R)125-96/6	125	96	1340	125	55	120	195			3×25
435	250JQS(R)125-112/7	125	112	1505	144	63	1365	237			3×35
436	250JQS(R)125-128/8	125	128	1670	163	75	1825	301.5			3×35
437	250JQS(R)125-144/9	125	144	1835	182	90	2373	366			3×35
438	250JQS(R)125-160/10	125	160	2000	202	90	2373	366			3×50
439	250JQS(R)125-176/11	125	176	2165	220	110	2563	391			3×70
440	250JQS(R)140-15/1	140	15	315	30	9.2	750	79			3×6
441	250JQS(R)140-30/2	140	30	480	49	18.5	945	130			3×6
442	250JQS(R)140-45/3	140	45	645	68	30	1020	156			3×16
443	250JQS(R)140-60/4	140	60	1010	87	37	1060	165			3×16
444	250JQS(R)140-75/5	140	75	1175	106	45	1125	185			3×16
445	250JQS(R)140-90/6	140	90	1340	125	55	1200	195			3×25
446	250JQS(R)140-105/7	140	105	1505	144	63	1365	237			3×35
447	250JQS(R)140-120/8	140	120	1670	163	75	1825	301.5			3×35
448	250JQS(R)140-135/9	140	135	1835	182	90	2373	366			3×50
449	250JQS(R)140-150/10	140	150	2000	202	90	2373	366			3×50
450	250JQS(R)140-165/11	140	165	2165	220	110	2563	391			3×50
451	250JQS(R)140-180/12	140	180	2330	239	110	2563	391			3×70
452	250JQS(R)150-20/1	150	20	435	49	15	815	90			3×6
453	250JQS(R)150-40/2	150	40	670	75	30	1020	156			3×16
454	250JQS(R)150-60/3	150	60	1142	120	45	1125	185			3×25
455	250JQS(R)150-80/4	150	80	1377	147	55	1200	195			3×25
456	250JQS(R)150-100/5	150	100	1612	173	63	1365	237			3×35
457	250JQS(R)150-120/6	150	120	1847	200	75	1825	301.5			3×35
458	250JQS(R)150-140/7	150	140	2082	226	90	2373	366			3×50
459	250JQS(R)150-160/8	150	160	2317	252	110	2563	391			3×50
460	250JQS(R)160-15/1	160	15	435	49	11	765	82			3×6
461	250JQS(R)160-30/2	160	30	670	75	22	965	138			3×16
462	250JQS(R)160-45/3	160	45	1142	120	37	1060	165			3×25
463	250JQS(R)160-60/4	160	60	1377	147	45	1125	185			3×25
464	250JQS(R)160-75/5	160	75	1612	173	55	1200	195			3×25
465	250JQS(R)160-18/1	160	18	435	49	13	780	87			3×6
466	250JQS(R)160-36/2	160	36	670	75	25	985	145			3×16
467	250JQS(R)160-54/3	160	54	1142	120	37	1060	165			3×16
468	250JQS(R)160-72/4	160	72	1377	147	55	1200	195			3×25
469	250JQS(R)160-90/5	160	90	1612	173	63	1365	237			3×35
470	300JQS(R)140-21/1	140	21	435	49	13	780	87	2900	5	3×6	281
471	300JQS(R)140-42/2	140	42	670	75	25	985	145			3×16
472	300JQS(R)140-63/3	140	63	1142	120	37	1060	165			3×16
473	300JQS(R)140-84/4	140	84	1377	147	55	1200	195			3×25
474	300JQS(R)140-105/5	140	105	1612	173	63	2143	442.5			3×35
475	300JQS(R)140-126/6	140	126	1847	200	75	2183	458.5			3×35
476	300JQS(R)140-147/7	140	147	2082	226	90	2238	480			3×50
477	300JQS(R)140-168/8	140	168	2317	252	110	2308	507			3×50
478	300JQS(R)140-189/9	140	189	2552	278	110	2308	507			3×70
479	300JQS(R)140-210/10	140	210	3022	330	125	2398	542			3×95
480	300JQS(R)140-231/11	140	231	3257	356	140	2518	581			3×95
481	300JQS(R)160-25/1	160	25	400	50	18.5	945	130			3×16
482	300JQS(R)160-50/2	160	50	600	75	37	1060	165			3×16
483	300JQS(R)160-30/1	160	30	400	50	22	965	138			3×16
484	300JQS(R)160-60/2	160	60	600	75	45	1125	185			3×25
485	300JQS(R)160-90/3	160	90	1050	130	63	2143	442.5			3×35
486	300JQS(R)200-15/1	200	15	400	50	13	780	87			3×6
487	300JQS(R)200-20/1	200	20	400	50	18.5	945	130			3×6
488	300JQS(R)200-30/2	200	30	600	75	25	985	145			3×16
489	300JQS(R)200-40/2	200	40	600	75	37	1060	165			3×16
490	300JQS(R)200-60/3	200	60	1050	130	55	1200	195			3×25
491	300JQS(R)200-80/4	200	80	1250	159	75	2183	458.5			3×35
492	300JQS(R)200-100/5	200	100	1450	188	90	2238	480			3×50
493	300JQS(R)200-120/6	200	120	1650	216	110	2308	507			3×50
494	300JQS(R)200-140/7	200	140	1850	245	125	2398	542			3×70
495	300JQS(R)200-160/8	200	160	2050	273	140	2518	581			3×95
496	300JQS(R)210-25/1	210	25	400	50	25	985	145		6	3×16
497	300JQS(R)210-50/2	210	50	600	75	45	1125	185			3×25
498	300JQS(R)230-20/1	230	20	400	50	22	965	138			3×6
499	300JQS(R)230-40/2	230	40	600	75	45	1125	185			3×16
500	300JQS(R)230-60/3	230	60	1050	130	75	2183	458.5			3×25
501	300JQS(R)230-80/4	230	80	1250	159	90	2238	480			3×35
502	300JQS(R)250-15/1	250	15	400	50	18.5	945	130			3×6
503	300JQS(R)250-30/2	250	30	600	75	37	1060	165			3×16
504	300JQS(R)250-24/1	250	24	430	52	30	1020	156			3×16
505	300JQS(R)250-48/2	250	48	910	100	55	1200	195	2900	6	3×25	281
506	300JQS(R)250-72/3	250	72	1140	125	90	2238	480		6	3×35
507	300JQS(R)320-28/1	250	28	430	52	45	1125	185		8	3×16
508	300JQS(R)320-56/2	250	56	910	100	75	2183	458.5			3×35
509	300JQS(R)320-84/3	250	84	1140	125	125	2398	542			3×50
510	350JQS(R)250-25/1	250	25	573	58	30	1020	156		6	3×25	330
511	350JQS(R)250-50/2	250	50	1111	130	63	2143	442.5			3×35
512	350JQS(R)250-75/3	250	75	1389	180	90	2238	480			3×50
513	350JQS(R)250-100/4	250	100	1667	234	125	2398	542			3×50
514	350JQS(R)250-125/5	250	125	1945	286	160	2668	647.5			3×70
515	350JQS(R)320-30/1	320	30	573	58	45	1125	185		8	3×25
516	350JQS(R)320-60/2	320	60	1111	130	90	2238	480			3×50
517	350JQS(R)320-90/3	320	90	1389	180	140	2518	581			3×70
518	350JQS(R)320-120/4	320	120	1389	180	160	2518	581			3×70
519	350JQS(R)320-20/1	320	20	573	58	30	1020	156			3×16
520	350JQS(R)320-40/2	320	40	1111	130	63	2143	442.5			3×35
521	400JQS(R)400-50/1	400	50	640	99	90	2238	480			3×50	377
522	400JQS(R)500-20/1	500	20	640	99	45	1125	185			3×16
523	400JQS(R)500-40/1	500	40	640	99	90	2238	480			3×50
524	400JQS(R)500-80/2	500	80	1230	196	185	2918	745			3×120

結構說明

1、潛水電泵裝置由水泵、電機、輸水管道、防水電纜和控制開關五大部分組成，水泵為單吸多級立式離心泵。

2、潛水電機采用JQS型充水濕式結構，內腔充滿清水，主要用于電機冷卻及軸承潤滑。在運轉過程中由于溫度變化，引起電機內腔充水壓力變化時，可由電機下端調壓裝置自動調節。

3、為防止泥砂浸入電機，在電機上端裝有甩砂器和骨架油封，組成了防砂機構，整個電機系密封結構。

4、電機上端設有注水孔及排氣孔，下端設有放水孔。

5、電機下部裝有止推軸承及推力盤，主要承受水泵的剩余軸向力和電機轉子的自重。

6、電機的定子繞組采用耐水電磁線，有良好的絕緣和耐水性能，轉子為鼠籠型結構。

7、用于含砂量較大或有腐蝕性水質時，用鑄不銹鋼或銅合金材質的潛水泵。



上一條信息：QJ型深井潛水電泵下一條信息：WQ潛水固定式

產品分類
products

聯系我們 / contact us
